Энергоблок №4 Нововоронежской АЭС, по проекту которого созданы 35 энергоблоков по всему миру, встречает 50-летие
В 2022 году энергоблок №4 Нововоронежской АЭС с реактором ВВЭР-440 отмечает полувековой юбилей. Это старейший из действующих энергоблоков на российских АЭС, уникальный по своим характеристикам: благодаря двум модернизациям срок эксплуатации был увеличен с изначальных 30 до 45 лет, а затем — и до 60 лет. Модернизации не просто продлили срок службы энергоблока, но дополнительно повысили его безопасность,
что ставит «юбиляра» на один уровень с энергоблоками новых типов и гарантирует его надежную работу.
Рубеж, доступный немногим
50 лет — тот рубеж, который не смогли перешагнуть большинство «советских» поколений атомных энергоблоков. В первые десятилетия развития атомной энергетики такие сроки эксплуатации проектировщиками не закладывались.
Процесс эксплуатации показал: заложенные на четвертом энергоблоке технические решения настолько удачны, что позволяют при необходимости не просто увеличить заложенные в проекте сроки эксплуатации с 30 до 60 лет, но и привести энергоблок в соответствие с самыми современными требованиями в области надежности и безопасности.

Но для этого потребовался напряженный труд нескольких поколений атомщиков.
Так зарождалось поколение
Так зарождалось поколение

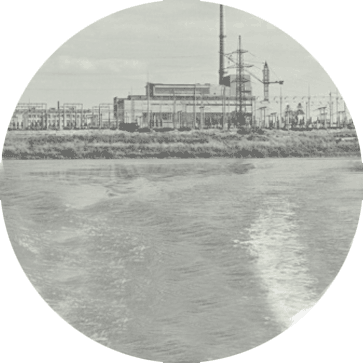

В 1971 году в Нововоронеже состоялся энергетический пуск энергоблока №3 НВ АЭС с реактором ВВЭР-440 — первого в стране энергоблока второго поколения. А через год, в декабре 1972-го, был произведен энергетический пуск энергоблока №4 НВ АЭС. На проектную мощность он вышел за рекордный срок — 83 сутки. Два нововоронежских энергоблока — основатели серии энергоблоков с реакторами ВВЭР-440. В итоге в России и за рубежом с реакторами такого типа было построено 35 блоков.

История сооружения третьего и четвертого энергоблоков началась 29 сентября 1966 года. Тогда правительство приняло постановление об использовании реакторной установки В-179 при строительстве новых энергоблоков Нововоронежской АЭС. В начале 1968 года начались строительные работы.
В процессе монтажа оборудования энергоблока №3 были установлены системы, общие для двух энергоблоков: впоследствии это существенно ускорило работы на энергоблоке №4.
С декабря 1970 по декабрь 1971 года на энергоблоке № 3 велись пусконаладочные работы; 30 декабря 1971-го произведен энергетический пуск. Параллельно велось сооружение энергоблока № 4.
Успехи нововоронежских атомщиков привлекали на площадку многочисленные делегации. В частности, 2 июля 1972 года, еще до энергопуска, энергоблок № 4 посетила делегация первого секретаря ЦК Компартии Кубы во главе с Фиделем Кастро и председателем Совета министров СССР Алексеем Косыгиным.
28 декабря 1972 года в 6:30 (мск) в смене «Д» под руководством начальника смены АЭС Виктора Никитина турбогенератор № 11 был включен в энергосистему страны.
В 1973 году энергоблок посетил президент шведской королевской Академии инженерных наук Стокгольма Гуккер Хамбреус. «Благодаря вашим усилиям и усилиям ваших коллег во всех странах условия существования будущих поколений гарантированы», — так прокомментировал он свой визит к воронежским атомщикам.

Энергоблоки второго поколения обладали высоким уровнем автоматизации. Например, расчеты режимов эксплуатации велись на электронной информационно-вычислительной машине, которая контролировала основные параметры работы реакторов. Впоследствии, после принятия новых правил безопасности, на энергоблоках № 3 и № 4 были установлены дополнительные аккумуляторные батареи и дизель-генераторы, смонтированы другие системы безопасности в дополнение к имевшимся.
Технологии, опередившие планы
Технологии, опередившие планы
По проекту срок эксплуатации реактора типа ВВЭР-440 был установлен в 30 лет. Но анализ состояния энергоблока № 3 НВ АЭС в конце 1990-х показал, что заложенные технологические решения, состояние корпуса реактора и оборудования позволяет продлить срок его эксплуатации. И в 1999—2002 годах были проведены работы по продлению — в частности, впервые осуществлен термический отжиг корпуса реактора, который позволил восстановить свойства стали. Аналогичные работы в 1999—2003 годах провели на энергоблоке № 4 НВ АЭС. Срок службы третьего и четвертого энергоблоков был продлен на 15 лет — такие работы были проведены впервые в Европе. В итоге в рамках первой модернизации 1999−2003 годов вероятность тяжелого повреждения активной зоны реактора на третьем и четвертом энергоблоках была снижена в 50 раз.
«Проект определял, что на 30 лет рассчитан корпус реактора. А срок эксплуатации остального оборудования нормативными документами не ограничивался, поэтому мы и решили поработать в этом направлении. Тем более что многие виды оборудования менялись в ходе планово-предупредительных ремонтов, восстанавливались в ходе капремонта… В общем, собрались мы и выработали такое решение: пригласить главного конструктора, научного руководителя, проектанта, чтобы они могли подготовить проекты, обследовать оборудование, проанализировать его состояние. Следующий шаг: решаем, какое оборудование заменить, какое оставить… Кто у нас лучше всего знает оборудование? Мастер, который его ремонтировал, за которым оно закреплено. С участием технического персонала провели комплексное обследование и выработали соответствующие решения… При этом мы понимали, что при модернизации энергоблоков и продлении сроков их эксплуатации надо было повысить уровень безопасности. Энергоблоки спроектированы в 60-х годах, тогда нормы и правила были одни, а в 2000-м — другие».

Виктор Лоскутов
экс-заместитель главного инженера Нововоронежской АЭС
Модернизация турбогенератора энергоблока №4

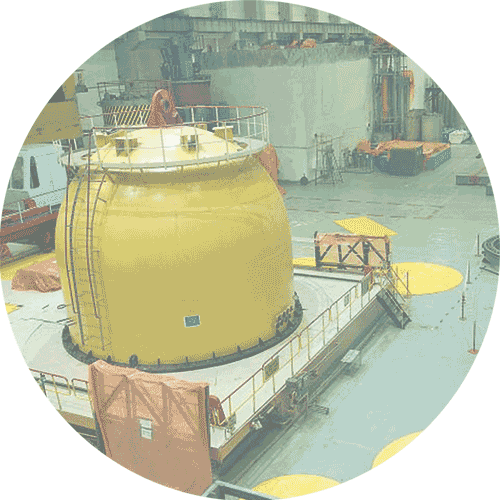

Модернизация . Отжиг корпуса реактора энегоблока №4

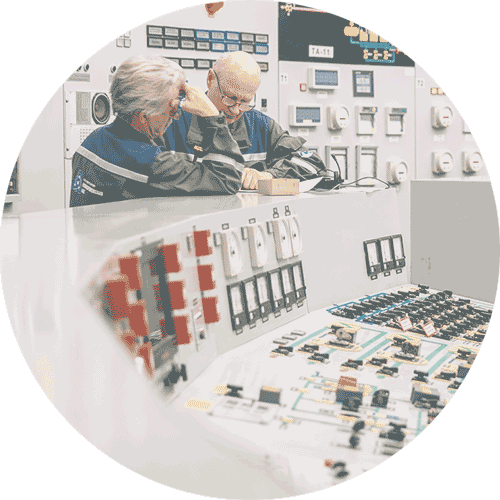

Модернизация. Блочный щит управления энергоблока №4 после модернизации
Дважды обновленный
В декабре 2016 года был окончательно остановлен энергоблок № 3. А энергоблок № 4 стал поистине уникальным во всероссийском масштабе — его срок эксплуатации продлили во второй раз, с 45 до 60 лет. Работы по второму продлению срока эксплуатации энергоблока № 4 НВ АЭС стартовали в декабре 2017 года.
10 января 2019 года после капитального ремонта с модернизацией оборудования (всего более 40 мероприятий) энергоблок № 4 НВ АЭС был выведен на 100% мощности.

Уникальной была и сама технология второго продления: в рамках повторной модернизации использовалось не только новое оборудование (к примеру, были поставлены новые вычислительные машины, оптимизирована компоновка управления системами безопасности), но и ресурс энергоблока-донора № 3 (нигде в мире подобных примеров нет). Это объясняется наличием у двух энергоблоков общих систем, заложенных при строительстве, что дает дополнительные преимущества.

Но, пожалуй, главным мероприятием модернизации стало сооружение дополнительного здания, в котором находится система аварийного охлаждения активной зоны реактора. Такая система за все время существования энергоблоков с реакторами ВВЭР-440 была применена впервые. В дополнение к активной системе охлаждения предусмотрена пассивная: в случае нештатной ситуации будут задействованы четыре емкости, борный раствор из которых охладит активную зону реакторной установки.
Практически все системы на энергоблоке №4 Нововоронежской АЭС уникальны. И, по словам сотрудников АЭС, подобное вряд ли удастся повторить.
142,7 млрд кВт∙ч
электроэнергии выработал энергоблок №4 НВ АЭС за все время эксплуатации. Такого количества достаточно, чтобы обеспечить работу Российских железных дорог в течение 3 лет.
Владимир Поваров
директор Нововоронежской АЭС:
«60 лет — это срок, который для современных аппаратов уже закладывается проектом. А мы говорим, что два раза по 15 добавили к 30-летнему сроку службы. Вот этот энергоблок №4 — это был «Запорожец», хорошая добротная машина, а сейчас он приближен к «Мерседесу» более ранних моделей».
Игорь Тарасенко
начальник реакторно-турбинного цеха №2 Нововоронежской АЭС:
«Мы использовали системы безопасности третьего энергоблока для четвертого, увеличили их многоканальность — с двух до четырех. Плюс повторно провели отжиг корпуса реактора. Многие ситуации требовали уникальных технических решений, и мы такие решения находили».
Андрей Меремьянин
заместитель главного инженера 2-й очереди Нововоронежской АЭС:
«Энергоблоки с ВВЭР-440 стали флагманами в развитии атомной отрасли и всегда демонстрировали хорошие технико-экономические показатели. Их отличительная черта — высокая надежность. Об этом говорит повторное продление сроков эксплуатации оборудования. Считаю, что ВВЭР-440 дали толчок для развития всей атомной промышленности».
10 лет
еще может проработать энергоблок №4 НВ АЭС благодаря последней модернизации
Надежность, которая не подведет
Надежность, которая не подведет
Спустя 50 лет после энергетического пуска энергоблок № 4 работает на номинальном уровне мощности. Он не только вырабатывает киловатты электрической энергии, но и является поставщиком тепла и горячей воды для нужд Нововоронежа. По ряду показателей энергоблок № 4 демонстрирует рекордные результаты: например, коэффициент использования установленной мощности (характеризует эффективность энергоблока как источника электроэнергии) является лучшим на Нововоронежской АЭС и одним из лучших в концерне «Росэнергоатом» (куда входит НВ АЭС)!

27 августа 2022 года четвертый энергоблок был выведен в планово-предупредительный ремонт, который завершится в начале 2023 года. В его рамках на Нововоронежской АЭС заменят (на более современное) оборудование системы контроля управления турбинным отделением. Также за это время планируется выгрузить активную зону, модернизировать первый контур реакторной установки, капитально отремонтировать корпус реактора и провести ремонт турбоустановки. Но главным мероприятием станет раскрепление оборудования для его оснащения гидроамортизаторами и специальными подвесками (такие работы на Нововоронежской АЭС выполняют впервые).

Модернизация позволит дополнительно повысить уровень безопасности энергоблока. «В свое время он строился, исходя из сейсмичности площадки в пять баллов, а после запланированных нами работ будет выдерживать максимально возможное сейсмическое воздействие», — отметил главный инженер Нововоронежской АЭС Сергей Витковский.

Включить энергоблок № 4 в сеть планируют в январе 2023 года. Шестое десятилетие его работы пройдет под знаком максимальной надежности и безопасности.
Технологическая схема энергоблоков Нововоронежкой АЭС имеет два контура
35 энергоблоков
с реакторами ВВЭР-440 было построено в России и за рубежом
